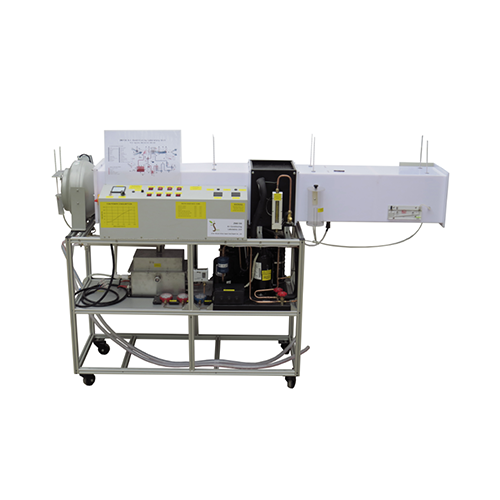

ZM6138B Open Duct Air Conditioning Trainer Refrigeration Laboratory Equipment School Equipment Teaching Educational EquipmentMobile functional model of an air conditioner with air cooler, steam air humidifier, fan, pre and reheater
Ventilation duct w x h 300x350mm
Determination of airflow rate via differential pressure measurement with inclined tube manometer 100Pa
Humidity/temperature measurement with combined electronic sensors
Steam air humidifier:
power consumption: 4kW,
steam generating capacity: 5.5kg/h,
3 stages
Fan: 190W, 810m³/h, Δpmax 420Pa
Preheater: 2kW, 2 stages
Reheater: 1kW, 2 stages
Refrigeration system:
power consumption: 1076W,
refrigerating capacity: 2.1kW at 5°
Evaporator: 6kW
Measuring ranges flow rate 8...102ltr/h;
differential pressure: 0...100Pa; temperature: 7x 0...100°C, 2x 100...200°C; humidity: 10...90% r.h.; pressure: 2x 1...15bar
Supply with English user manual, experiment manual, to do experiment step by step
