Electrical Faults in Full Air Conditioning Systems Refrigeration Laboratory Equipment Didactic Equipment Teaching Equipment

No.SR2016

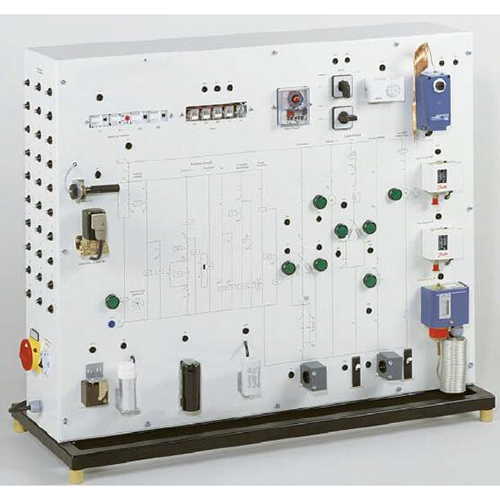

SR2016 Electrical Faults in Full Air Conditioning Systems Refrigeration Laboratory Equipment Didactic Equipment Teaching Equipment
Dimensions
1050mmx400mmx860mm
Weight
48kg
  • Electrical Faults in Full Air Conditioning Systems Refrigeration Laboratory Equipment Didactic Equipment Teaching Equipment

Description

SR2016 Electrical Faults in Full Air Conditioning Systems Refrigeration Laboratory Equipment Didactic Equipment Teaching Equipment
Brand: ShouldShine
Model: SR2016
Learning Objectives / Experiments
- electrical design and operation of full conditioning
systems
- reading and understanding electrical circuit
diagrams
- design and operation of electrical components in
an air conditioning system
* start-up capacitor
* start-up relay
* operating capacitor
* overheat protection
* Heinemann circuit breaker
* solenoid valve
* defrost timer
* float switch
* thermostat
* hygrostat
* frost protection monitor
- fault finding in electrical components
* in idle state
* under mains voltage
Specification
[1] experimental unit from the practical series for the training of mechatronics engineers for refrigeration
[2] simulation of the electrical circuit of a complex conditioning system with humidifier and heat pump function for heating, cooling and humidifying
[3] real control circuits with electrical components, simulated load circuits
[4] electrical simulation of compressor, 2 fans (room air, outer air), 4-way reversing valve, auxiliary heating
[5] humidifier with hygrostat, solenoid valve and float switch (pump simulated)
[6] hot gas defrosting by switching the 4-way reversing valve
[7] operating states of the simulated components indicated via lamps in the circuit diagram
[8] circuit diagram depicted on the front panel
[9] identification of 30 faults: multimeter measures voltages or resistances at the lab jacks

Technical Data
Thermostat to switch between heating/cooling
- measuring range: 1...60°C
Electrical compressor components
- start-up relay
- start-up capacitor
- operating capacitor
- overheat protection
- 2 pressure switches
Electrical components of room air fan
- start-up capacitor
- Heinemann circuit breaker
Humidifier components
- hygrostat: measuring range 30...100% r.h.
- float switch
- solenoid valve
- Heinemann circuit breaker
Defrosting components
- frost protection monitor: -10...12°C
- timer: switching time 10...60min
Circuit breaker for auxiliary heating
Dimensions and Weight
LxWxH: 1050x400x860mm
Weight: approx. 48kg
Required for Operation
230V, 50/60Hz, 1 phase or 120V, 60Hz, 1 phase
